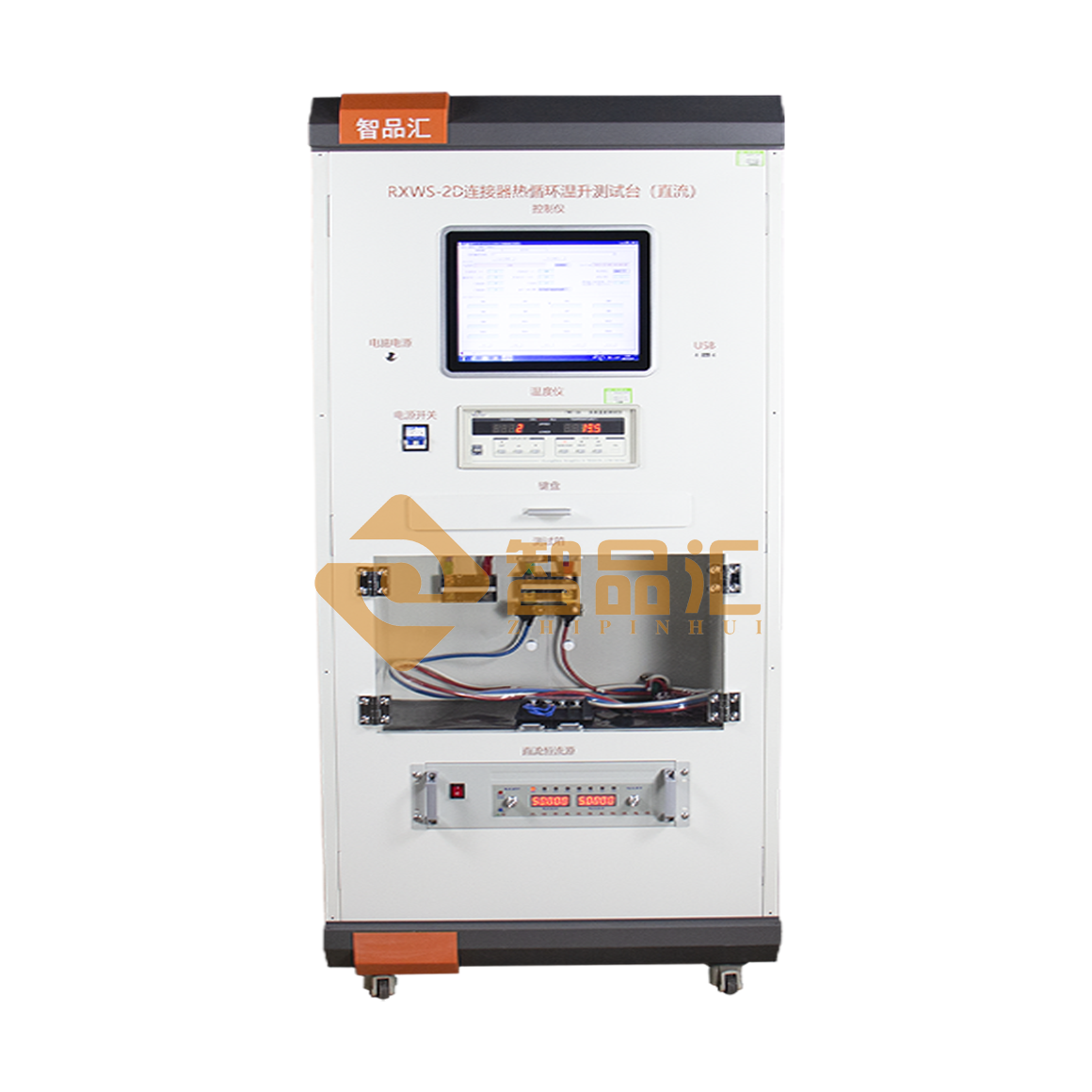

連接器熱循環溫升測試臺是專門用于評估電連接器在溫度循環和電流負載條件下的溫升特性、接觸可靠性及耐久性的專業設備。那連接器熱循環溫升測試臺有哪些具體功能呢?來和廣州智品匯電子科技一起看看吧!

　　一、溫度循環與環境模擬功能

　　寬域溫度范圍覆蓋

　　可模擬連接器在不同環境下的溫度變化，溫度范圍通常為 -55℃~200℃(根據連接器應用場景調整，如汽車連接器多為 - 40℃~150℃，航空連接器可達 - 55℃~200℃)，精準復現極端工況：

　　低溫環境：如寒冷地區啟動(-40℃)、高空低溫環境(-55℃);

　　高溫環境：如發動機艙附近(120℃)、大功率設備散熱區(180℃)。

　　自定義溫度循環程序

　　支持溫度循環曲線編程，例如：“-40℃(保持 2h)→升溫至 25℃(1h)→升溫至 150℃(3h)→降溫循環 1000 次”，模擬連接器在晝夜溫差、季節更替或設備啟停過程中的溫度波動，評估其材料(外殼、插針、絕緣體)的耐溫穩定性。

　　溫變速率可調(0.5℃/min~20℃/min)，可模擬快速升溫(如設備突然啟動)或驟降(如冷卻系統啟動)的熱沖擊，測試連接器因熱脹冷縮產生的接觸壓力變化、絕緣體開裂風險。

　　二、電流負載與溫升測試功能

　　多通道電流加載與動態模擬

　　支持多組連接器同時測試(通常 4~16 通道)，單通道電流范圍 0~500A(可擴展至 1000A 以上)，模擬連接器在不同設備中的電流負載(如汽車線束連接器的 10A~100A、工業大電流連接器的 200A~500A)。

　　可自定義電流循環曲線，例如：“額定電流(50A)持續 10min→峰值電流(150A)沖擊 1min→待機電流(1A)持續 5min”，復現設備啟動、運行、待機等階段的電流變化，考核連接器在大電流下的接觸電阻發熱特性。

　　高精度溫升監測與評估

　　通過微型熱電偶(貼附插針、外殼)、光纖傳感器(抗電磁干擾)或高溫鉑電阻，測量連接器關鍵部位的溫度(如插針接觸點、絕緣體表面、外殼)，同步采集環境溫度，自動計算溫升(接觸點溫度 - 環境溫度)。

　　測量精度達 ±0.5℃~±1℃，采樣頻率可調(1Hz~10Hz)，捕捉電流沖擊時的瞬時溫升(如峰值電流下接觸點的溫度驟升)，判斷是否超過材料耐受極限(如塑料外殼通常耐受 125℃，金屬插針需耐受更高溫度)。

　　三、接觸可靠性與性能測試功能

　　接觸電阻動態監測

　　在熱循環和電流加載過程中，通過四端子法(消除引線電阻影響)實時測量連接器的接觸電阻(精度可達 1μΩ)，評估溫度變化、機械應力對接觸可靠性的影響(如接觸電阻應≤5mΩ，超過則可能因發熱導致接觸不良)。

　　監測接觸電阻的波動趨勢(如循環 1000 次后接觸電阻從 2mΩ 升至 10mΩ，提示觸點氧化或松動)。

　　絕緣性能與介電強度測試

　　同步測量連接器的絕緣電阻(范圍 10?~1012Ω)，評估高溫、高濕或溫度循環后絕緣體(如塑料、陶瓷)的老化程度(如絕緣電阻下降至 100MΩ 以下可能提示絕緣失效)。

　　支持耐電壓測試(施加 1kV~10kV 直流 / 交流電壓)，檢測絕緣體是否擊穿，驗證其在溫升后的介電強度，尤其適用于高壓連接器(如新能源汽車高壓連接器)。

　　機械耐久性與環境密封測試

　　集成插拔循環模塊，在熱循環和電流加載的同時，模擬連接器的插拔動作(插拔次數可達 1000~10000 次)，測試插拔力變化(如初始插拔力 50N，循環后是否保持在 30~70N 范圍內)及接觸電阻穩定性。

　　部分設備具備振動 / 沖擊模塊(振動頻率 10~2000Hz，沖擊加速度 10~1000G)，模擬設備運行中的振動(如汽車行駛、機械運轉)，評估連接器在振動下的接觸可靠性(如是否出現瞬時斷電、接觸電阻驟升)。

　　支持防水防塵測試(通過濕度控制或噴淋模塊)，在熱循環后檢測連接器的密封性能(如 IP67 等級要求在水下 1m 浸泡 30min 后絕緣電阻無下降)。

　　四、自動化控制與數據處理功能

　　可編程測試流程與聯動控制

　　支持用戶自定義測試方案(溫度曲線、電流負載、插拔次數、振動參數等)，系統按預設邏輯自動執行，實現 “溫度循環 + 電流加載 + 插拔 / 振動” 的多因素聯動測試，減少人工干預，確保測試重復性(誤差≤1%)。

　　具備斷點續測功能，若中途停機(如斷電)，重啟后可從斷點繼續，避免數據丟失。

　　數據采集與可視化分析

　　實時記錄溫度、電流、接觸電阻、溫升、絕緣電阻、插拔力等參數，數據存儲容量大(支持?jǐn)?shù)萬次循環測試記錄)，采樣間隔可調(0.1s~10s)，可捕捉瞬時變化(如振動導致的接觸電阻尖峰)。

　　自動生成溫度 - 時間曲線、溫升 - 電流曲線、接觸電阻 - 循環次數曲線等圖表，直觀展示連接器性能變化趨勢(如某階段后接觸電阻持續上升，提示觸點磨損)。

　　報告生成與標準合規性判定

　　數據可導出為 Excel、PDF 格式，自動生成測試報告，包含測試條件、關鍵參數、合格判定(依據 IEC 60512、UL 1977、SAE J2030 等連接器標準)，如 “溫升是否≤40K”“接觸電阻是否≤10mΩ”“插拔次數是否滿足設計要求” 等。

　　五、安全與保護功能

　　電氣安全保護

　　電流回路具備過流、短路保護(快速熔斷或電子限流)，高壓測試時采用電氣隔離設計，防止觸電風險;高溫加熱區配備超溫保護(超過設定值 10℃自動停機)，避免設備過熱損壞。

　　機械與環境安全

　　插拔機構具備過載保護(防止過度用力損壞連接器)，振動模塊配備限位保護;測試艙門具備聯鎖裝置(開門即停止加熱、斷電)，確保操作人員安全。

　　具備異常報警功能(聲光報警)，當接觸電阻超標、溫升超限、絕緣擊穿時，立即停機并記錄異常狀態，便于故障分析。
