空調電控板上的功率繼電器，控制壓縮機啟停。壓縮機啟動瞬間，繼電器觸點電流是運行電流的5-7倍，持續時間幾百毫秒。這個啟動沖擊導致觸點溫升有一個尖峰，然后回落到穩態。如果你在實驗室給繼電器單獨通額定電流測溫升，測不到這個尖峰；但整機運行時，每小時啟動幾次，尖峰累積的溫升可能比穩態還高。

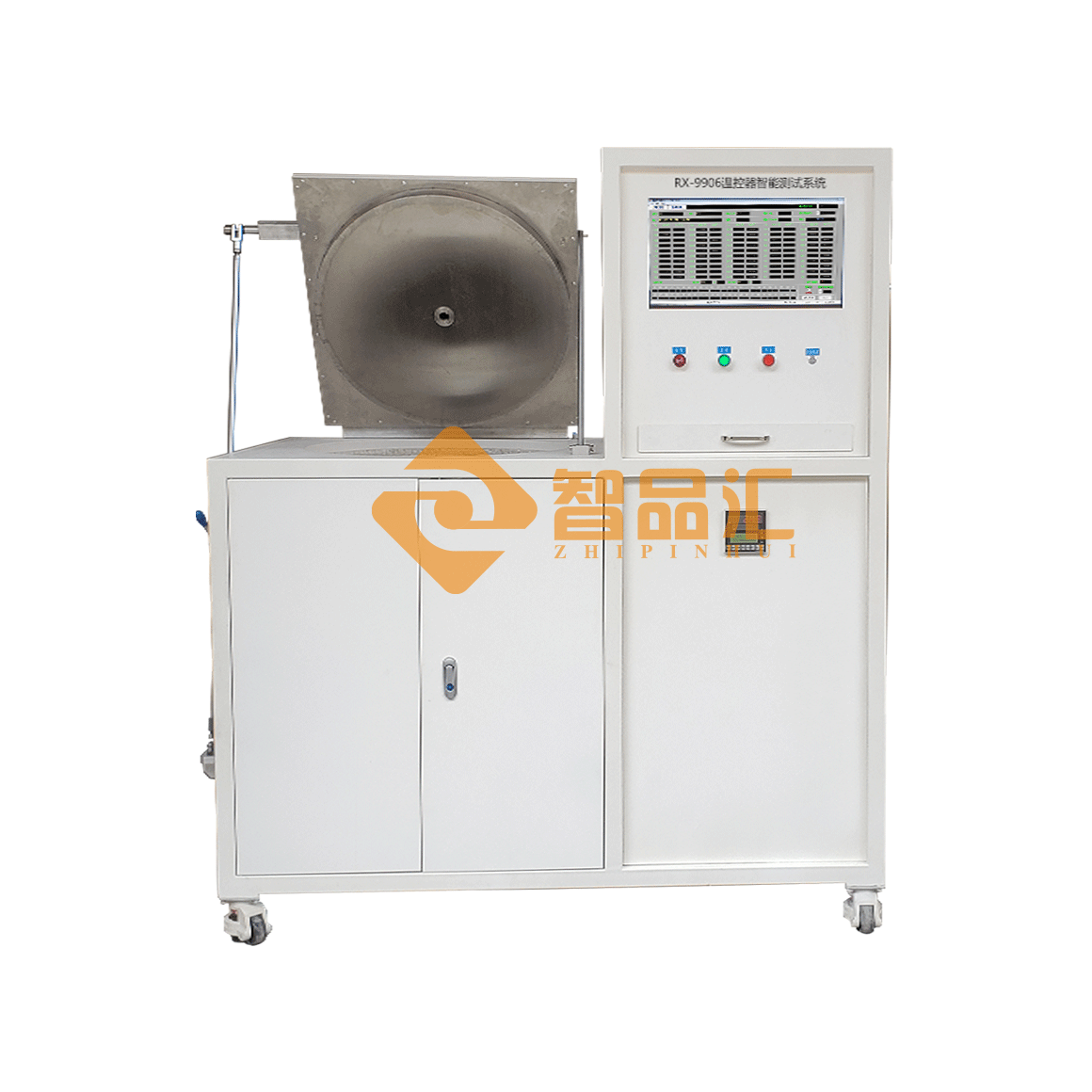

這臺設備可以模擬整機工況。電流波形可編程：可以設定啟動沖擊電流（幅值、持續時間、間隔），然后切換到穩態電流，循環運行。溫度采樣率最高100Hz，可以捕捉到啟動瞬間的溫升尖峰。同時測多個點：繼電器觸點、繼電器線圈、 nearby 的電解電容、PCB銅皮，看啟動沖擊對周圍元件的熱影響。
家電電控板的另一個特點是：元器件布局緊湊，熱耦合強。一個MOSFET發熱，旁邊的光耦、電容都會被加熱。設備支持16路溫度同步測量，可以畫出整個電控板的溫度分布圖，識別"熱島"區域。有一個做電磁爐的客戶，IGBT溫升合格，但旁邊的整流橋溫升超標，因為兩者共用散熱器，熱耦合太強。用我們的設備測出溫度分布后，調整了散熱器結構，把兩個器件的熱路徑分開。
安規要求是核心。GB 4706.1-2005規定，家電內部不同材料的溫升限值不同：繞組絕緣A級105K、E級120K，塑料外殼60K，電容器外殼等。設備軟件內置了這些限值，測試結束后自動判定每個測量點是否超標，不需要人工查標準。
符合GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》、IEC 60335-1《家用和類似用途電器的安全 第1部分：通用要求》中關于內部元件溫升的全部測試要求。不是"測溫度"，是"在整機工況下、按安規限值判定溫度"。
廣州智品匯電子科技做的是：家電安全，從電控板熱設計開始。
