開關電源輸入端的電容承受的不是純凈直流。高頻紋波始終疊加在直流偏置上。紋波的頻率從幾十kHz到幾百kHz，幅值可達直流電壓的10%～20%。

GB/T 21560第6章明確指出：電容的實際應力由偏置電壓和紋波電壓兩部分組成。

大多數測試電源只輸出純凈直流。在這種條件下測得的電容溫升和漏電流，比實際工況下的數值偏低。純凈直流下溫升45℃，疊加紋波后可能達到55℃——差了10℃。

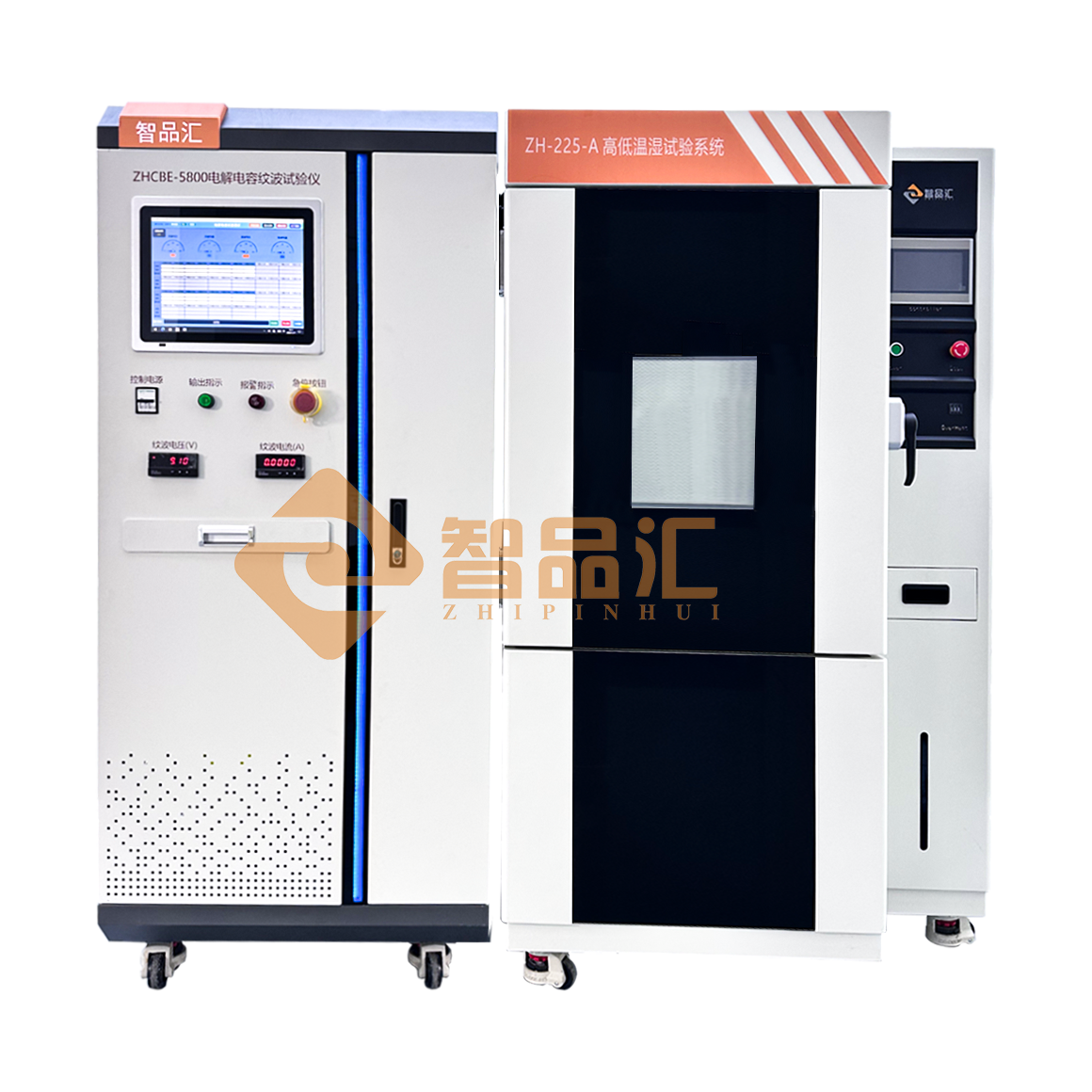

廣州智品匯電子科技的可編程電容測試電源，輸出范圍0～400VDC，同時具備紋波疊加功能。紋波頻率50Hz～100kHz可調，幅值0～20Vpp，波形可選擇正弦波或三角波。用戶設定紋波參數后，電源自動將紋波疊加到直流偏置上輸出。

輸出穩定度±0.1%/10分鐘，紋波失真度＜1%?！凹y波掃描”模式：保持直流偏置不變，紋波頻率從50Hz掃到100kHz，測量電容在不同頻率下的阻抗和紋波電流吸收能力。

純凈直流是實驗室條件，不是真實工況。你的測試電源，能疊加紋波嗎？

廣州智品匯電子科技。
