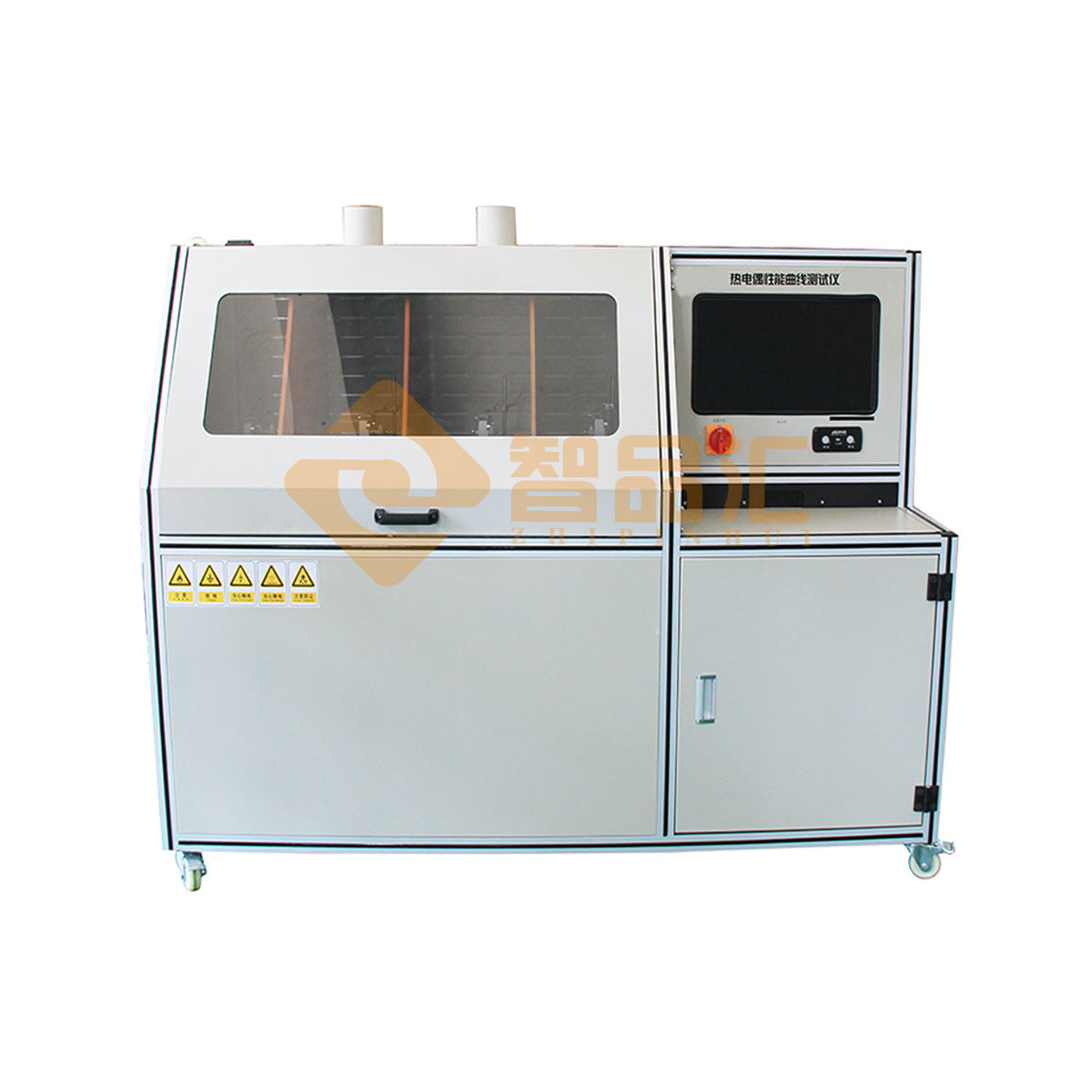

ZH8871熱電偶性能曲線測試儀

概述：

熱電偶特性曲線測試儀符合CJ 30－1999《熱電式燃具熄火保護裝置》、《家用燃?xì)庠睿℅B16410-1996）》及《家用燃?xì)庥镁叩耐ㄓ迷囼?yàn)方法（GB16411-1996）》中規定的技術要求。適合生產企業質檢部門對產品進行性能測試和抽檢檢驗。測試臺的動作機構均采用氣動器件，直行氣缸實現熱電偶在設定溫度的火焰里工作、脫離火焰全部過程。測試電路采用微電腦數據采集系統，靈活的人機界面軟件調協功能大大方便用戶的操作。

技術參數：

1.    設計工位：1～5個

2.    加溫范圍：500℃～800℃（可調）

3.    加熱方式：液化氣燃燒火焰加熱

4.    溫控精度：±10℃（在基準條件下）

5.    控制方式：微電腦控制

6.    熱電勢測量范圍：0～50Mv

7.    測量精度：0.1mV

8.    冷、熱特性工作時間：0～9999s（可調）

9.    時間測量分辨率：0.1s

功能配置：

1、測試參數：加熱溫度、熱電勢、檢測時間；

2、所有測試參數通過數據采集模塊將數據傳輸?shù)斤@示屏上，采用管理軟件實現人機界面操作，操作者可在此層面通過點擊菜單實現檢測數據的采集和監控；

3、管理軟件有如下功能：

   （1）加熱溫度、熱電偶電壓、檢測時間實時顯示記錄；

   （2）自動生成加熱溫度、熱電偶電壓隨檢測時間的變化曲線圖；

   （3）自動生成熱電勢、時間、溫度數據表格；

   （4）曲線各點的熱電勢：用戶可根據要求設定時間點來查詢并顯示相應的數據；

   （5）測試數據可根據要求存儲，掉電不丟失。

4、測試臺具有相應的外接數據輸出口，必要時用戶可通過打印等手段提取預存或?qū)崪y數據曲線；

5、夾具動作機構均采用氣動動器件，實現在測試熱特性時將熱電偶頭部3～5mm的部位接觸火焰；在測試?yán)涮匦詴r(shí)將熱電偶脫離火焰自然冷卻；

7、具有意外熄火自動關閉氣源安全保護功能；

8、可根據熱電偶的安裝尺寸相對于加熱位置前后調節；
