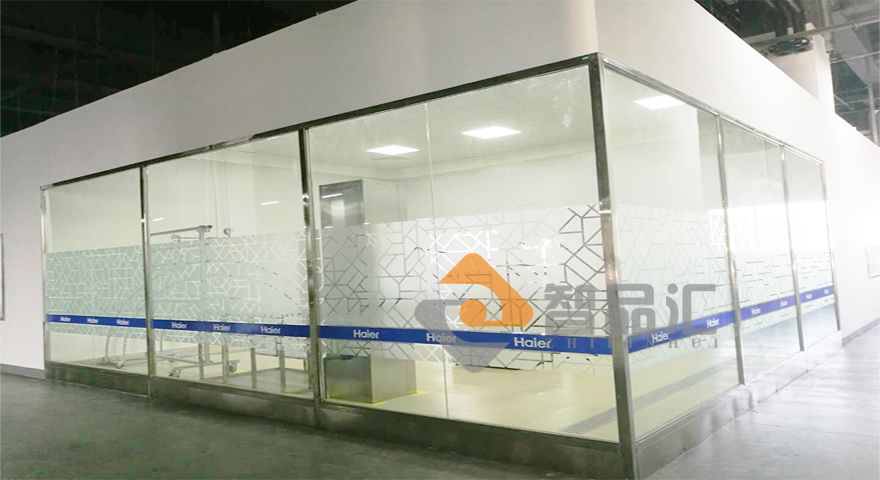

淋雨實驗室

IP防水等級試驗機是根據GB4208-2008<<外殼防護等級(IP代碼)>>、GB4702.2-2005、GB4706.32-2012標準要求設計制造.該設備廣泛用于燈具及電工電子產品認證檢測機構及生產企業品管部門對產品的IPX4、IPX5、IPX6、的防水檢測用途。設備程式中有標準試驗選項，用戶可選擇需要的標準測試項無需設置即可進行試驗；另配有自定義測試選項，用戶可自行設置測試數據，以適應不同的測試標準；同時保證了試驗數據的可靠性與準確性。該成套設備由擺管淋雨試驗機、手持花灑頭、UL淋雨裝置、手持噴嘴（ф6.3、ф12.5）、智能供水系統、旋轉載物臺、綜合控制柜組成。

RX1043型擺管淋雨試驗機

功能參數：

1、適用于進行產品的IPX4測試。

2、擺管規格：R1000mm、R1200mm、R1400mm、R1600mm（標準配置）。

3、開孔總計分別：62/75/87/100個

4、擺管材料：不銹鋼。

5、擺動頻率可調

6、滴水孔徑：φ0.4mm。

7、噴嘴夾角：1800（IPX4）。

8、擺動夾角：3500約3600（IPX4）。

9、降雨量 0.07L/min(誤差±5%)或用戶自設定參數。

10、 試驗時間：10min、可自行設定時間。

11、 機體材料：SUS304不銹鋼。

12、 外形尺寸（L×D×H）：約2600×2500×4200mm。

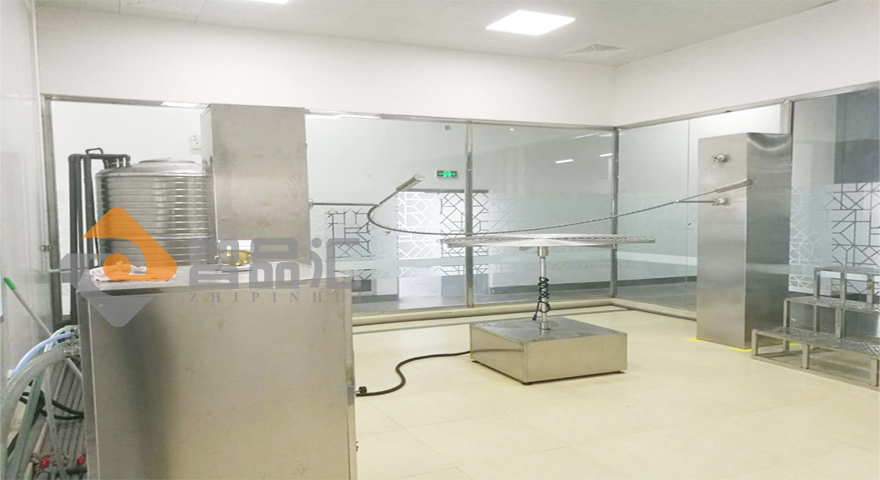

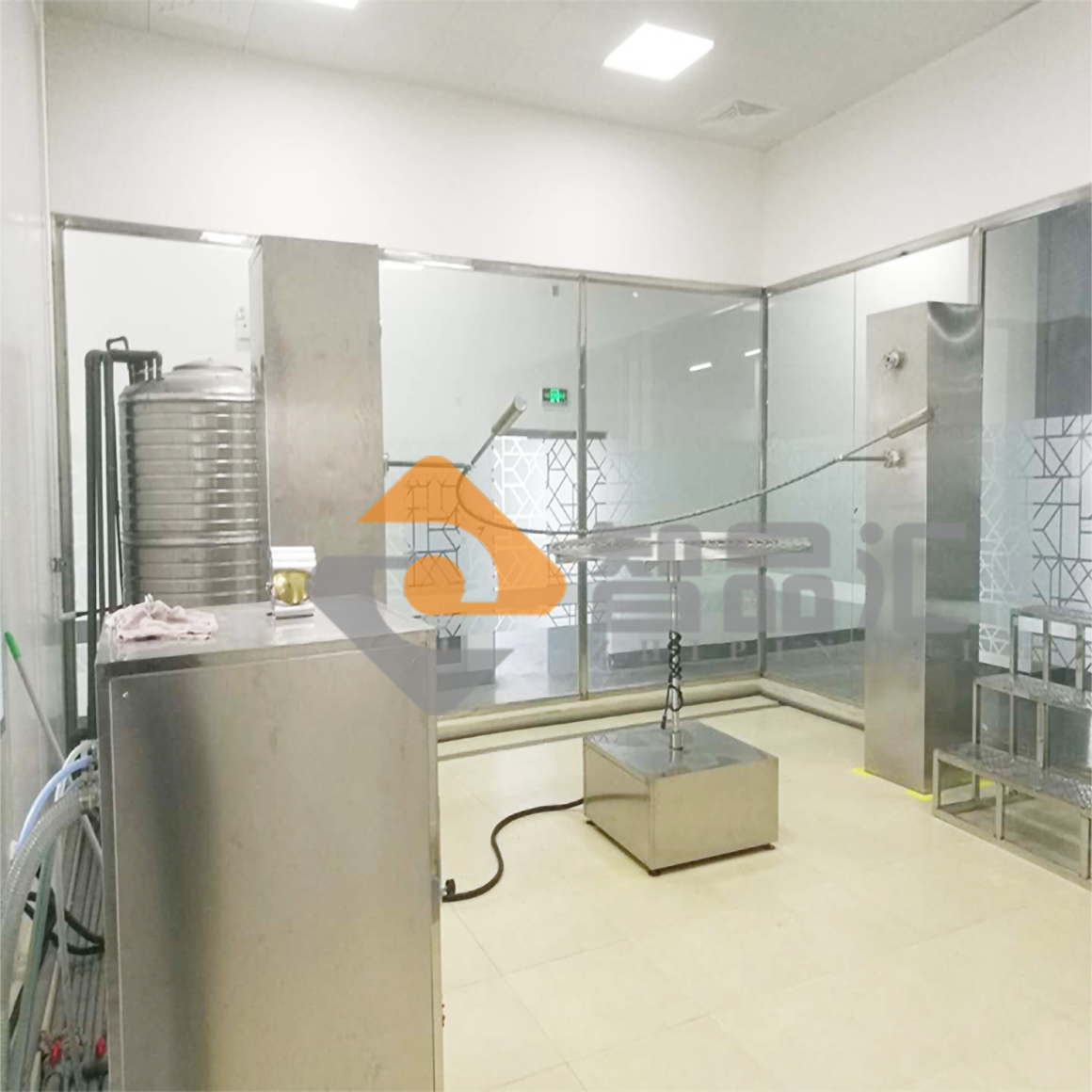

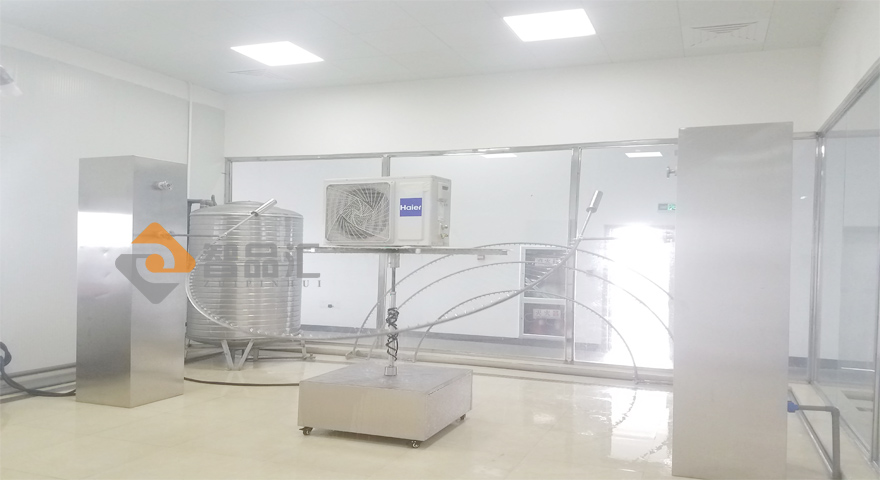

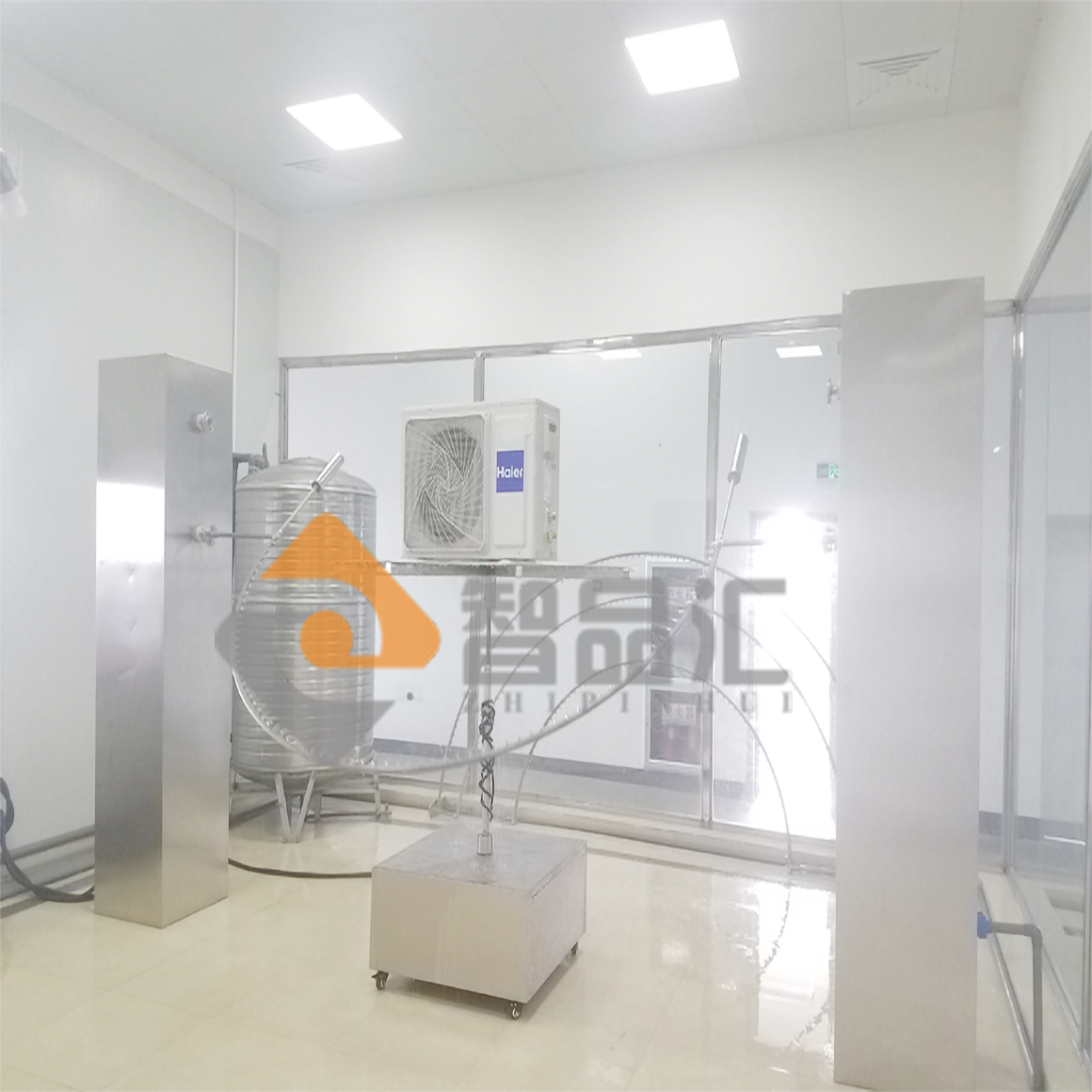

擺管淋雨試驗

RX1045型手持噴嘴

功能參數：

1、適用于進行大件產品的IPX4測試。

2、孔徑：φ0.5mm。

3、孔 數：121個。

4、中間孔1、內兩圈24個孔夾角30°、外四圈96個孔夾角15°。

5、噴頭球面直徑：Sφ75.5。

6、鋁質擋板、不銹鋼平衡錘

7、試驗時間：3分鐘、用戶設定時間（控制系統控制）。

手持噴嘴

UL噴淋裝置

一、本噴淋裝置按照UL1598標準中第19.17條款及圖中的要求設計和制造。

下噴式噴淋架：共1套，由噴淋架、噴咀（3個，UL檢驗機構處購買）、壓力表（3個，Φ150mm指針式高精度壓力表測量水壓力，量程0～0.1Mpa，分辨率為0.5KPa）、水閥等組成。

噴淋架全部采用不銹鋼管加工焊接而成

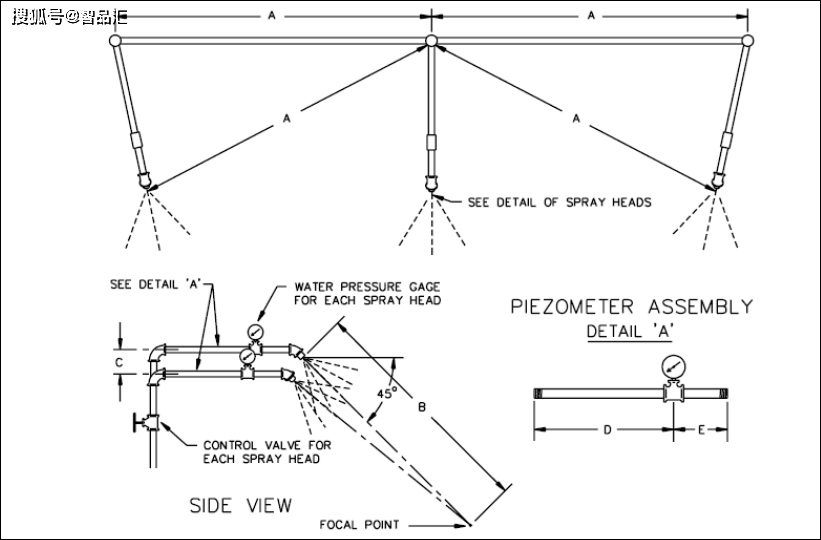

外觀最大尺寸約為：寬1500㎜×深500㎜，各個管之間的尺寸按標準要求(如下圖示)，高從1300～2000㎜可任意調節，4個地腳可微調高度。

UL1598標準中第19.17條款及圖中的要求設計和制造

水泵、水件及相關控制電器：

增壓水泵：出水速率≥30L/min±5%、出水壓力最大2.5kgf/cm2，水泵使用電源為單相AC220V，功耗約為550W

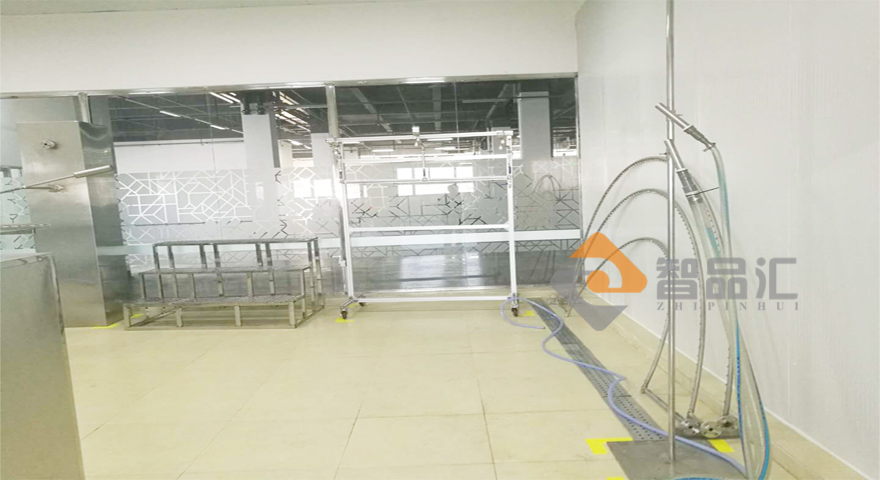

UL噴淋裝置

淋水噴頭

功能參數：

1、適用于進行產品的IPX5、IPX6測試。

2、孔徑：ф6.3mm（IPX5）、ф12.5mm（IPX6）。

3、IPX5、IPX6噴嘴螺紋聯接、快速更換。

4、不銹鋼材質。

5、水流量：12.5±0.626L/min(IPX5)、100±5L/min(IPX6)

6、試驗時間：3分鐘、用戶設定時間（控制系統控制）。

7、噴嘴距外殼距離：2.5-3m(試驗人員控制)。

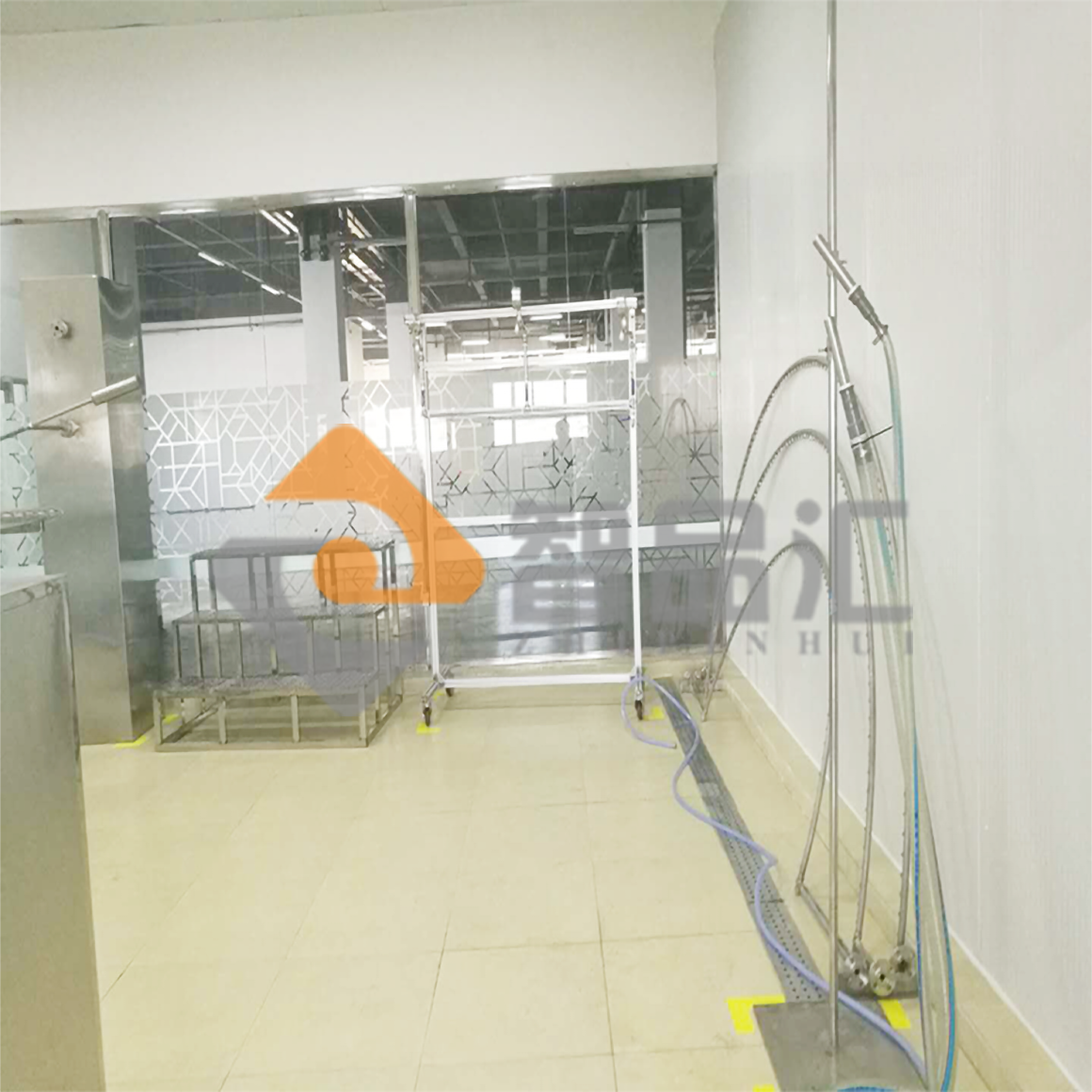

淋水噴頭

RX1168型智能供水與控制系統

功能參數：

1、流量控制：智能控制、可在控制柜選定及設置流量。

2、大流量供水水泵：0～7m3/h（調節閥手動控制）。

3、小流量供水水泵：0～3m3/h（控制柜屏幕設定、控制器數字控制）。

4、流量控制：電子流量計實時監測、變頻器控制水泵轉速（自IPX1～IPX5）。

5、IPX6流量控制：手動回水閥控制。

6、機體材料：SUS304不銹鋼。

7、外形尺寸（L×D×H）：1100×1200×1500mm。

智能供水與控制系統

RX1047型可旋轉樣品臺

功能參數：

1、轉臺直徑：φ1500mm。

2、載重：75KG

2、轉臺轉速：1-4rpm。

3、可傾斜角度：15度。

4、試驗時轉動角度：900、連續轉動。

5、載物臺網管型式。

6、樣品供電防水插座。

7、鋁合金帶萬向輪底座。

8、機體材料：SUS304不銹鋼

9、正反轉控制、轉動動作由控制柜控制。

10、外形尺寸（L×D×H）：1500×1500×1600mm。

11、可調高度范圍：1200mm～2000mm。

可旋轉樣品臺

綜合控制柜

功能參數：

1、水泵流量控制：變頻調速。

2、流量檢測：電子流量計流量信號反饋。

3、流量設定：控制柜屏幕設定。

4、控制器：PLC。

5、人機界面：觸摸屏。

6、控制功能：流量控制、擺管淋雨動作控制、載物臺動作控制、試驗時間控制。

7、保護功能：漏電保護、過載保護、短路保護。
